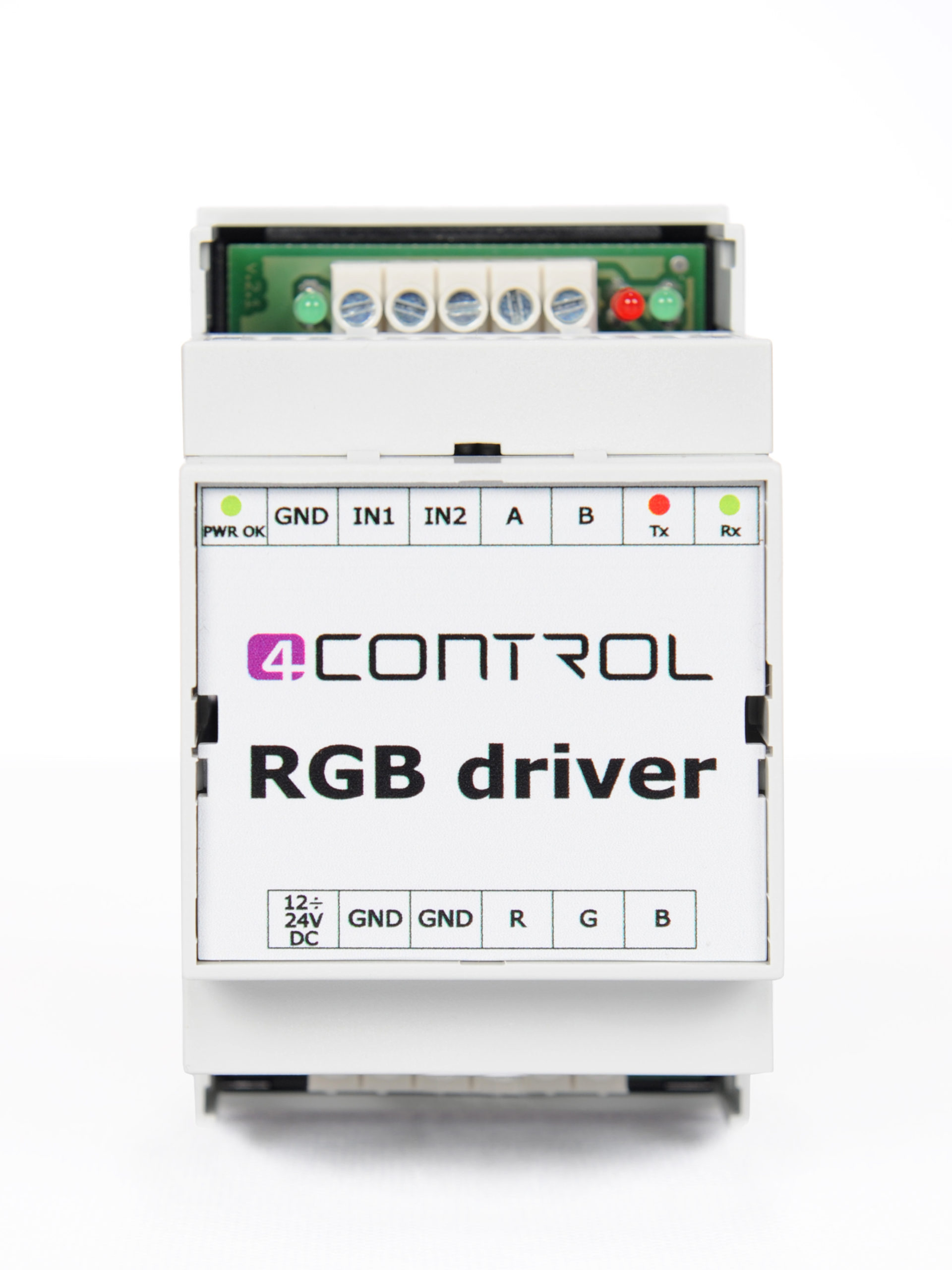

RGB driver

Stavební kámen mozaiky řízení chytré domácnosti a inteligentních budov realizující koncepčně jednoduché řešení pro řízení barevných zdrojů světla na bází LED jako jsou LED pásky, bodová,
podhledová, designová nástěnná svítidla, osvětlení hotelových wellness, salónků a přístupových chodeb.

RGB driver je primárně určen pro začlenění do systému nadřazeného počítačového řízení
osvětlovaných scén s komunikační rozhraní RS-485 s obecně k používaným protokolem MODBUS RTU.

Výstupní MOSFETové tranzistory spínají svorkové napětí ke svorce GND, z čehož plyne, že lze
používat RGB světelné pásky pouze se společnou anodou (společný plusový vodič). Maximální zátěžový proud každého výstupu je 21 A, ale maximální proud společnou svorkou GND je taktéž 21 A. Např. budou-li provozovány všechny tři výstupní kanály, může být každý zatížen proudem max. 7 A, aby součet proudů tekoucí společnou GND svorkou nepřesáhnul 3 x 7 A=21 A.

Výbava obsahuje:

• 3 x MOSFETové tranzistory spínají svorkové napětí ke svorce GND – maximálně 21 A na kanál
• 2 x digitální vstupy (vyžadují bezpotenciálový kontakt, spínání k GND)

Široký rozsah napájecího napětí 9 ÷ 34 VDC a vlastní nízká spotřeba napájecího proudu
max. 70 mA bez zátěže je ideální pro větší distribuované systémy.
